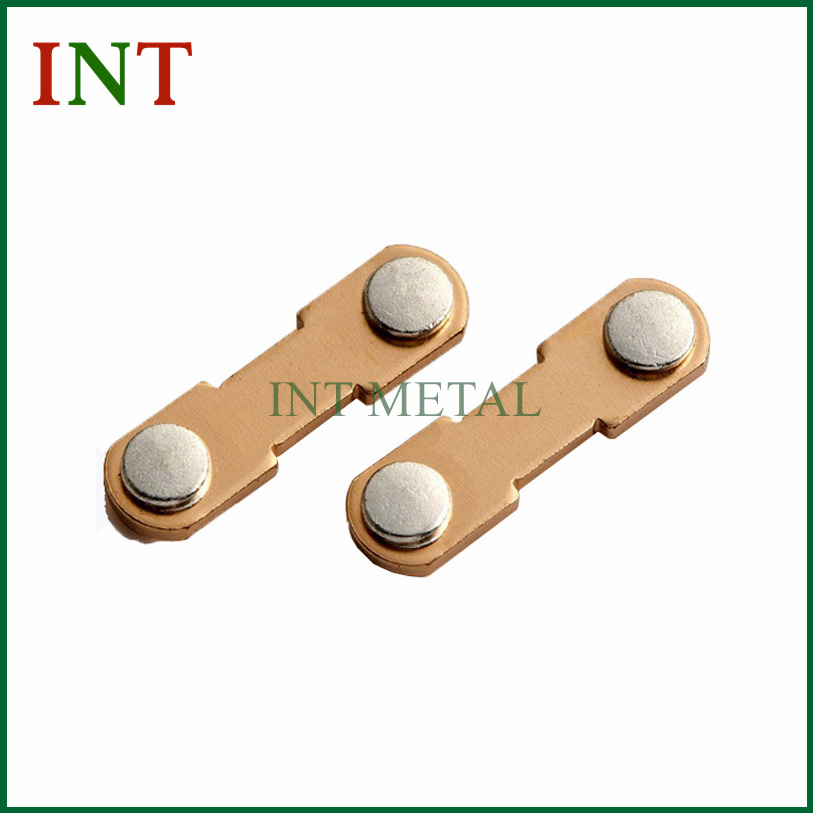

Покретне контактне заковицесу прецизне електричне контактне компоненте дизајниране да помогну у контроли и пребацивању електричне енергије у уређајима као што су контактори, прекидачи, стартери, регулатори температуре, прекидачи и релеји. Са више од 12 година искуства у производњи,ИНТразвија прилагођене покретне контактне заковице користећи контактне материјале на бази сребра и материјале на бази бакра или бакра-никла за захтевне ОЕМ и ОДМ апликације.
Покретне контактне заковице су специјализоване електричне контактне компоненте инсталиране на покретним проводним деловима склопних механизама. Током рада, покретни контакт се приближава или се одваја од непокретног контакта да би успоставио или прекинуо електрично коло.
Овај покрет чини контактну површину посебно важном. Сваки циклус пребацивања може да генерише електрични лук, механички удар, трење и топлоту. Правилно пројектована контактна заковица стога треба да обезбеди стабилан електрични интерфејс уз одржавање механичког интегритета током поновљених операција.
У практичним применама, покретне контактне заковице могу директно или индиректно да контролишу електричну енергију преко механизама за пребацивање. Посебно су релевантни за електричну опрему мале и средње струје где се захтевају поуздано пребацивање и компактне димензије компоненти.
Избор материјала је један од најважнијих фактора при пројектовању покретних контактних заковица. Контактна површина мора да уравнотежи електричну проводљивост, отпорност на електрично хабање, отпорност на заваривање, термичко понашање и компатибилност са радним окружењем.
Према доступним информацијама о производима ИНТ, најчешће коришћени материјали за контактно лице укључују Аг, АгНи, АгЦдО, АгСнО2, АгСнО2Ин2O3и АгЗнО. Бакар и бакар-никл се користе као уобичајени основни материјали.
| Категорија материјала | Типични материјал | Примарно разматрање |
|---|---|---|
| Сребро | Аг | Електрична проводљивост и перформансе контакта |
| Сребрни никл | АгНи | Електричне и термичке перформансе са добром отпорношћу на лук |
| Сребрни кадмијум оксид | АгЦдО | Отпорност на електрично хабање и фузионо заваривање |
| Силвер Тин Окиде | АгСнО2 | Погодно за захтевне апликације за пребацивање |
| Основни материјал | Цу / ЦуНи | Механички ослонац и проводна веза |
Одговарајући материјал треба изабрати у складу са тренутним нивоом, фреквенцијом укључивања, напоном, карактеристикама оптерећења, термичким условима, механичким захтевима и очекиваним веком трајања коначног електричног уређаја.
Компактна структура покретних контактних заковица чини их погодним за широк спектар електричних склопних компоненти. Они су углавном повезани са апликацијама мале и средње струје.
За инжењере и тимове за набавку, примену увек треба разматрати заједно са електричним оптерећењем и механичким кретањем. Контактна заковица која добро ради у једном прекидачу можда неће бити прикладна за други дизајн без прилагођавања материјала или димензија.
Прецизност димензија је критична јер заковица мора правилно да одговара покретном контактном склопу. ИНТ обезбеђује прилагођене димензије, са репрезентативним спецификацијама које покривају пречнике главе од приближно 2,5 мм до 8 мм.
| Параметар | Репресентативе Ранге | Типична толеранција |
|---|---|---|
| Пречник главе | 2,5–8 мм | ±0,10 мм |
| Хеад Тхицкнесс | Прибл. 0,6–2,0 мм | ±0,05 мм |
| Дебљина слоја контакта | Прибл. 0,3–0,7 мм | ±0,05 мм |
| Сханк Диаметер | Прибл. 1,2–4 мм | ±0,05 мм |
| Сханк Ленгтх | Прибл. 1–4 мм | ±0,15 мм |
Ове вредности треба третирати као репрезентативне, а не као универзалне границе дизајна. За производне пројекте, купци треба да обезбеде цртеже, узорке, техничку документацију, електричне захтеве и услове монтаже како би добављач могао да потврди одговарајућу спецификацију.
Производња електричних контактних заковица захтева контролисано обликовање, избор материјала, управљање димензијама и инспекцију. Пошто је компонента мала, чак и мања одступања у димензијама могу утицати на поравнање склопа и перформансе контакта.
Професионални производни ток се углавном фокусира на следеће области:
За производњу електричних компоненти великог обима, доследна производња је једнако важна као и номинална спецификација. Стабилне димензије и поновљиве перформансе материјала помажу у смањењу варијација у монтажи и подржавају предвидљив квалитет производа.
Одабир одговарајуће покретне контактне заковице треба да почне са стварним радним условима, а не једноставним одабиром стандардне величине. Тимови за набавку могу користити следећу контролну листу:
Рад са произвођачем способним за ОЕМ и ОДМ производњу може поједноставити овај процес. ИНТ наводи да може производити делове према нацртима купаца или техничкој документацији и може препоручити одговарајуће материјале у складу са захтевима примене.
Када набављају покретне контактне заковице од кинеског произвођача или добављача електричних контаката, купци би требало да гледају даље од јединичне цене. Дугорочна поузданост зависи од инжењерске подршке, конзистентности материјала, контроле димензија, документације, паковања и могућности испоруке.
ИНТ извештава о више од 12 година искуства у производњи контактних заковица и ИСО9001 сертификату. Његове информације о производу такође указују на подршку за ОЕМ и ОДМ пројекте, прилагођене димензије, захтеве за узорке и опције испоруке ваздушним, експресним или морским путем.
За међународне набавке, паковање је такође важно јер су покретне контактне заковице мале прецизне компоненте. ИНТ описује количине паковања од приближно 500–5.000 комада у малим пластичним или вакуумским пластичним кесама, након чега следе појединачне картонске кутије и спољна амбалажа од тврдог картона.
За купце који упоређују произвођаче, поуздан добављач треба да буде у могућности да обезбеди:
Углавном се користе у електричној склопној опреми као што су контактори, прекидачи, стартери, регулатори температуре, прекидачи и релеји, посебно у апликацијама мале и средње струје.
Уобичајени материјали за контактне површине укључују Аг, АгНи, АгЦдО, АгСнО2, АгСнО2Ин2O3и АгЗнО. Уобичајени основни материјали укључују бакар и бакар-никл. Најбољи избор зависи од електричних и механичких захтева апликације.
Да. Димензије се могу прилагодити према цртежима, узорцима или техничкој документацији купца. Прилагођавање може покрити важне димензије као што су пречник главе, дебљина главе, дебљина контактног слоја, пречник дршке и дужина дршке.
Према ИНТ-овим информацијама о производу, узорци се могу доставити. Узорци на лагеру могу бити бесплатни, док узорци који захтевају производњу могу укључивати трошкове производње.
ИНТ означава време испоруке електричног контакта од приближно 15-25 дана, у зависности од услова сировине. Стварно време испоруке треба да буде потврђено за сваки пројекат на основу доступности материјала, количине поруџбине, прилагођавања и захтева производње.
ВисококвалитетноПокретне контактне заковицеиграју важну улогу у постизању стабилног електричног пребацивања, механичке поузданости и дуготрајних перформанси компоненти. Избор правог контактног материјала, основног материјала, димензија, толеранција и производног партнера може значајно смањити ризике у дизајну и производњи. Са прилагођеном производњом, ОЕМ/ОДМ подршком, помоћи при одабиру материјала и искуством у производњи електричних контаката, ИНТ пружа опцију за предузећа која набављају прецизне контактне компоненте за индустријске електричне апликације. Ако развијате нови уређај за пребацивање или тражите поузданог добављача у Кини за прилагођене покретне контактне заковице,контактирајте насда разговарате о вашим цртежима, спецификацијама, захтевима за узорке и производним потребама.
